DSO510 DSO-153 DSO152 400-V-Spannungsmessung
DSO510 DSO-153 DSO152 400-V-Spannungsmessung
SPEZIFIKATIONEN
Bandbreite: 10MHz
Akku enthalten: Ja
Markenname: FNIRSI
Zertifizierung: CE
DIY-Bedarf: Elektrik
Anzeigetyp: Nur analog
Besonders bedenklicher chemischer Stoff: keiner
Herkunft: Festlandchina
Stromversorgung: Batterie
Echtzeit-Abtastrate: 48MS/s
Halbfertigprodukt: Nein
Signalgenerator: 50KHz
Spannungsmessbereich: ±400V
Spannungsbereich: Andere
DSO510: Leistungsstarkes Flaggschiffmodell
Echtzeit-Abtastrate: 48MS/s
Bandbreite: 10MHz
Unterstützte Signaltypen: periodische analoge und nicht periodische digitale Signale
Trigger-Modi: Einzeln, Normal, Auto
Spannungsmessbereich: ±400V
Signalgenerator: 50KHz
Hauptmerkmale:
Ein-Klick-AUTO-Modus: Zeigt Wellenformen sofort und ohne komplizierte Einstellungen an.
HD-LCD-Bildschirm: 2,8-Zoll-Display mit einer Auflösung von 320×240.
Akku-Laufzeit: Der integrierte 1000-mAh-Lithium-Akku ermöglicht bis zu 4 Stunden Dauerbetrieb.
Empfohlene Verwendung: Ideal für anspruchsvolle Reparaturen, Entwicklungs- und Bildungsprojekte.
DSO153: Ausgewogene und vielseitige Option
Echtzeit-Abtastrate: 5MS/s
Bandbreite: 1MHz
Unterstützte Signaltypen: periodische analoge und nicht periodische digitale Signale
Trigger-Modi: Einzeln, Normal, Auto
Spannungsmessbereich: ±400V
Signalgenerator: 10KHz
Hauptmerkmale:
8 verschiedene Sprachen: Chinesisch, Englisch, Russisch, Japanisch, Spanisch, Portugiesisch, Deutsch, Koreanisch
Ein-Klick-AUTO-Modus: Zeigt Wellenformen mühelos mit minimaler Eingabe an.
HD-LCD-Bildschirm: 2,8-Zoll-Display mit einer Auflösung von 320×240.
Akku-Laufzeit: Der integrierte 1000-mAh-Lithium-Akku ermöglicht bis zu 4 Stunden Betrieb.
Empfohlene Verwendung: Geeignet für die routinemäßige Gerätewartung und zur Demonstration von Signalen im Unterricht.
DSO152: Leichtes Einsteigermodell
Echtzeit-Abtastrate: 2.5MS/s
Bandbreite: 200KHz
Unterstützte Signaltypen: periodische analoge und nicht periodische digitale Signale
Trigger-Modi: Einzeln, Normal, Auto
Spannungsmessbereich: ±400V
Hauptmerkmale:
Ein-Klick-AUTO-Modus: Erzeugt mühelos schnell Wellenformen.
HD-LCD-Bildschirm: 2,8-Zoll-Display mit einer Auflösung von 320×240.
Akku-Laufzeit: Der integrierte 1000-mAh-Lithium-Akku bietet eine Betriebsdauer von 4 Stunden pro Ladung.
Empfohlene Verwendung: Ideal für grundlegende Wartungsarbeiten und Bildungsbereiche, in denen einfache Signalanalysen erforderlich sind.
Zusammenfassung
Diese drei Modelle – DSO510, DSO153 und DSO152 – sind für unterschiedliche Prüfanforderungen konzipiert.
DSO510: Optimal für anspruchsvolle Anwendungen mit der höchsten Abtastrate und Bandbreite.
DSO153: Eine ausgewogene Option für Wartung und Ausbildung im Alltag.
DSO152: Ideal für Einsteiger, mit grundlegenden Funktionen in einem leichten Design.
Alle Modelle verfügen über eine AUTO-Funktion per Tastendruck, ein tragbares Design, brillante 2,8-Zoll-LCD-Bildschirme und eine Akkulaufzeit von 4 Stunden. Damit sind sie zuverlässige Werkzeuge für Fachleute und Lernende.
Kanal：1
Abtastrate：48MSa/s
Vertikale Empfindlichkeit：10mV/Div-20V/Div（Schritte gemäß der 1-2-5-Abfolge）
Zeitbasisbereich：50ns/Div-20s/Div（Schritte gemäß der 1-2-5-Abfolge）
Spannungsbereich：X1:士40V (Vpp:80V) X10: 士400V (Vpp :800V)
Trigger-Modus：Auto / Normal / Einzeln
Kopplungsart：AC/DC

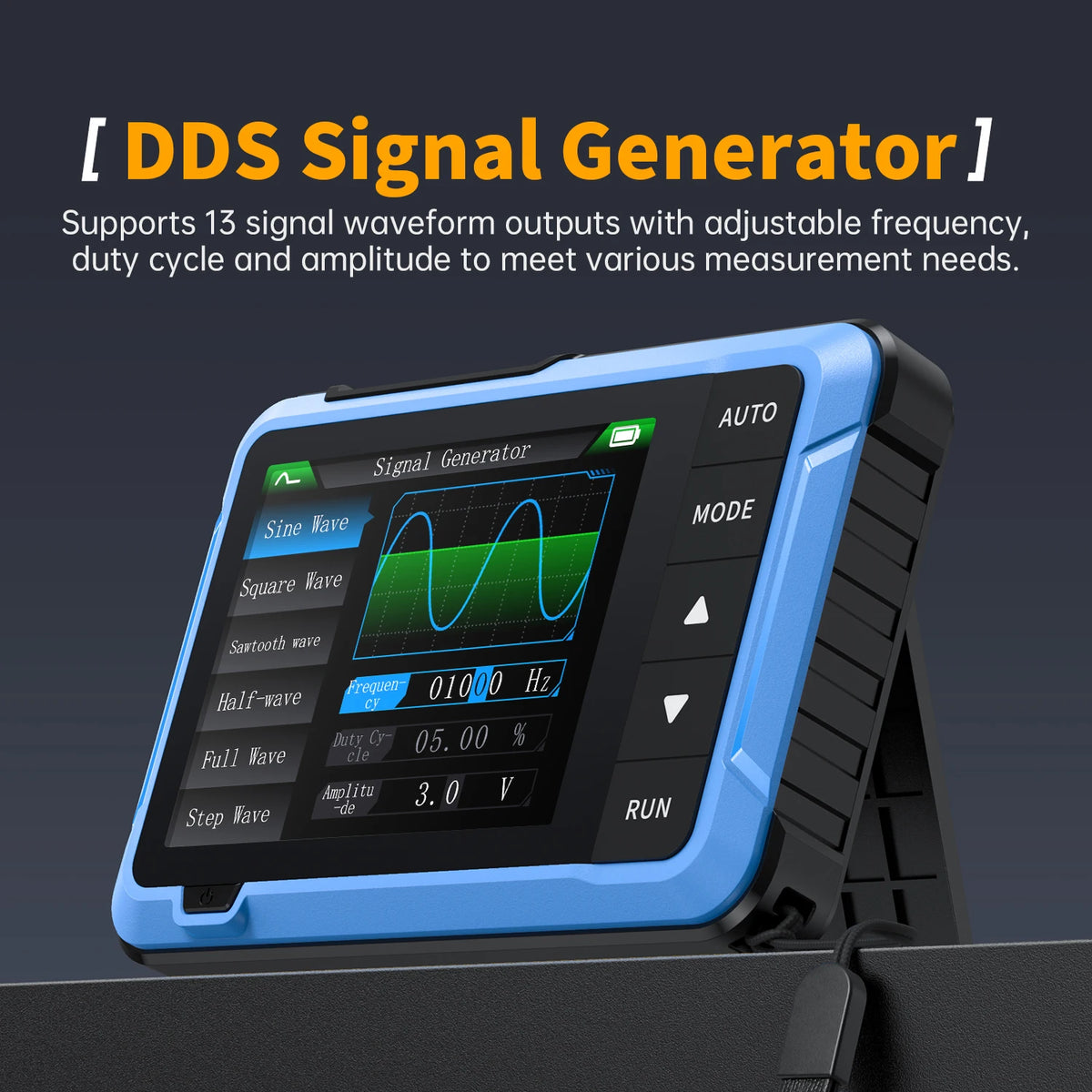

* Signalquelle*
Frequenz：0-50KHz
Tastverhältnis：0-100% (Rechteck- und Sägezahnwellen)
Amplitude：0.1-3.0V
Wellenformen：Sinuswelle, Rechteckwelle, Sägezahnwelle, Halbwelle, Vollwelle, Stufenwelle, inverse Stufenwelle, exponentieller Anstieg, exponentieller Abfall, Gleichspannungssignal,
Mehrtonsignal, Sink-Impuls, Lorentz-Welle.
* Weitere Parameter *
Display：2,8 Zoll/PPI:320*240
USB-Laden：5V/1A
Lithium-Akkukapazität：1000mAh
Abmessungen：99x68.3x19.5mm
Gewicht：104g
Kanal：1
Abtastrate：5MSa/s
Vertikale Empfindlichkeit：10mV/Div-20V/Div（Schritte gemäß der 1-2-5-Abfolge）
Zeitbasisbereich：500ns/Div-20s/Div（Schritte gemäß der 1-2-5-Abfolge）
Spannungsbereich：X1:士40V (Vpp:80V) X10: 士400V (Vpp :800V)
Trigger-Modus：Auto / Normal / Einzeln
Kopplungsart：AC/DC
* Signalquelle*
Frequenz：0-10KHz
Tastverhältnis：0-100% (Rechteck- und Sägezahnwellen)
Amplitude：0.1-3.3V
Wellenformen：Sinuswelle, Rechteckwelle, Sägezahnwelle, Halbwelle, Vollwelle, Stufenwelle, inverse Stufenwelle, Rauschwelle, exponentieller Anstieg, exponentieller Abfall, Gleichspannungssignal,
Mehrtonsignal, Sink-Impuls, Lorentz-Welle.
* Weitere Parameter *
Display：2,8 Zoll/PPI:320*240
USB-Laden：5V/1A
Lithium-Akkukapazität：1000mAh
Abmessungen：99x68.3x19.5mm
Gewicht：100g
Kanal：1
Abtastrate：2.5MS/s
Vertikale Empfindlichkeit：10mV/Div-20V/Div(Progress according to the 1-2-5 way)
Zeitbasisbereich：10μs/Div-50s/Div(Progress according to the 1-2-5 way)
Spannungsbereich：X1:40V (Vpp:80V) X10: 400V (Vpp :800V)
Trigger-Modus：Auto/Normal/Einzeln
Kopplungsart：AC/DC
Display：2,8 Zoll/PPI:320*240
USB-Laden：5V/1A
Lithium-Akkukapazität：1000mAh
Rechteckwellen-Kalibrierung：Frequenz: 1K Tastverhältnis: 50%
Abmessungen：99x68.3x19.5mm
Gewicht：100g
Nr. 1 (Option)
DSO510-Hauptgerät *1
P6100-Hochspannungstastkopf *1
Adapter *1
Krokodilklemmen-Tastkopf *1
Ladekabel *1
Trageband *1
Bedienungsanleitung *1
Farbverpackung *1

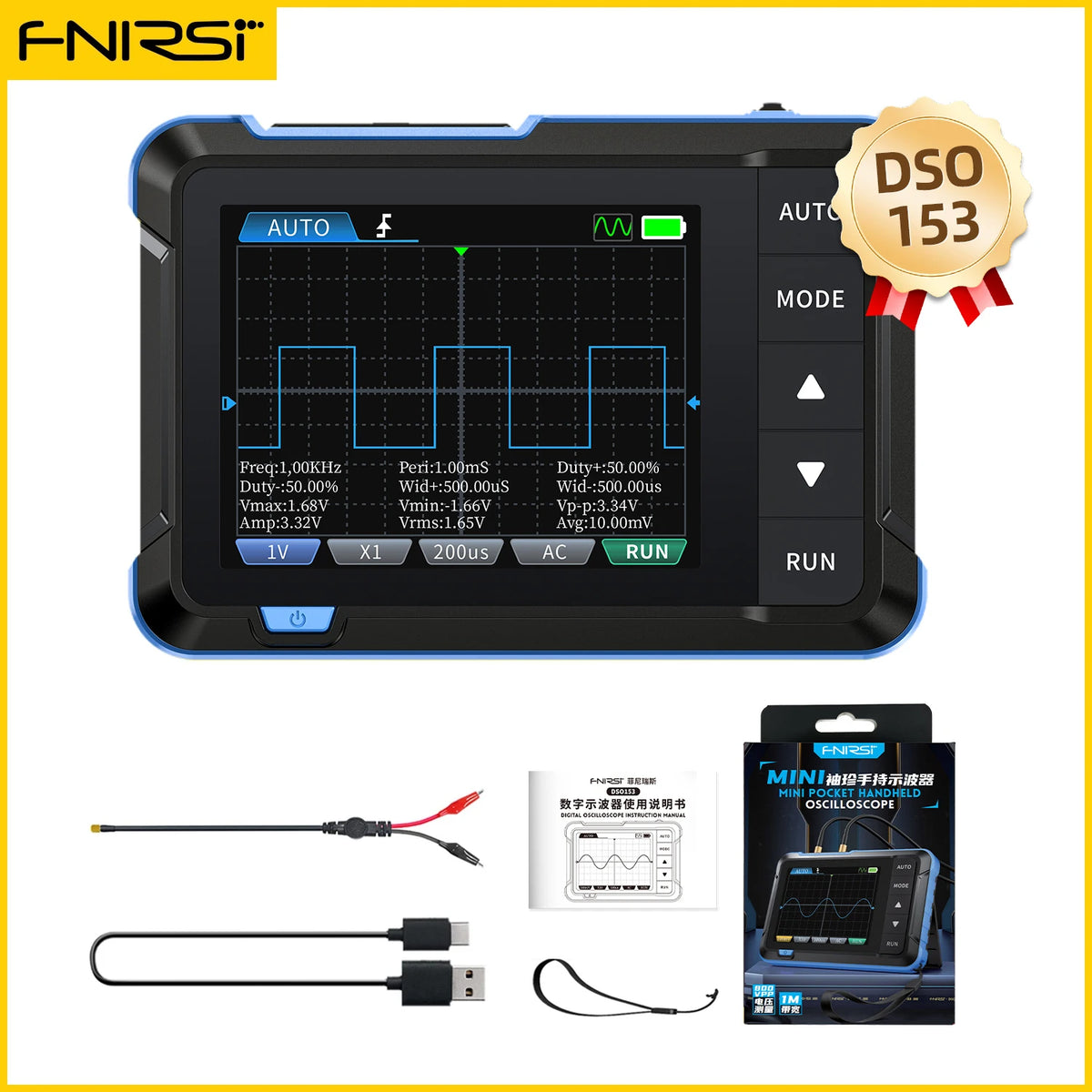

Nr. 1 (Standard)
DSO153-Hauptgerät *1
Krokodilklemmen-Tastkopf *1
Ladekabel *1
Trageband *1
Bedienungsanleitung *1
Farbverpackung *1
Nr. 2 (Option)
DSO 153-Hauptgerät *1
P6100-Hochspannungstastkopf *1
Adapter *1
Krokodilklemmen-Tastkopf *1
Ladekabel *1
Trageband *1
Bedienungsanleitung *1
Farbverpackung *1
Nr. 1 (Standard)
DSO152-Hauptgerät *1
Krokodilklemmen-Tastkopf *1
Ladekabel *1
Trageband *1
Bedienungsanleitung *1
Farbverpackung *1
Nr. 2 (Option)
DSO 152-Hauptgerät *1
P6100-Hochspannungstastkopf *1
Adapter *1
Krokodilklemmen-Tastkopf *1
Ladekabel *1
Trageband *1
Bedienungsanleitung *1
Farbverpackung *1
